モデルベース設計ツールボックス (MBDT)

MBDT

画像にカーソルを合わせると拡大表示されます。

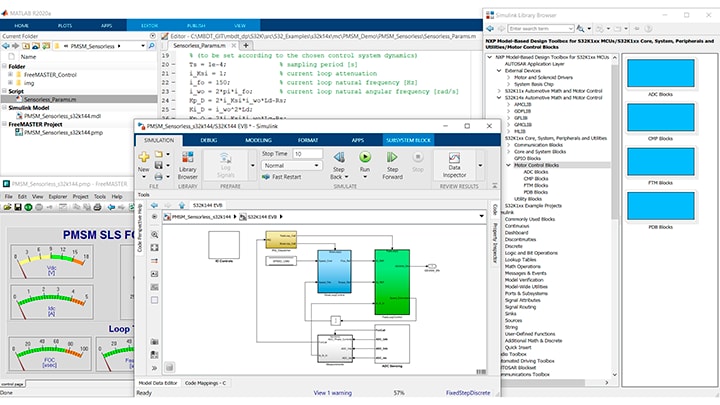

NXPのMBDTには、NXP MCUでのダイレクト・ラピッド・プロトタイピングをサポートするSimulink®が組み込まれた統合ターゲット、SIL (Software-in-the-Loop) と PIL (Processor-in-the-Loop) での開発ワークフローの組込みサポート、システムやペリフェラルのデバイス・インターフェースのブロックおよびドライバ、対象車載MCUでの実行効率向上のためにターゲットに対して最適化された車載用演算/モータ制御ライブラリ・セット (AMMCLib)、他のMCU向けのリアルタイム制御組込みソフトウェア・モータ制御および電力変換 (RTCESL) 、およびSimulink®シミュレーション環境でのビットアキュレート・シミュレーション結果などが含まれています。

NXPのMBDTは、MCUを起動し、モータ制御アルゴリズムやセンサベースの通信プロトコルなどの複雑なアプリケーションを実行するために必要となるすべてのコード（初期化ルーチンやデバイス・ドライバを含む）を自動的に生成するのに役立つと同時に、複数のコンパイラでのビルドをサポートします。NXPのMBDTは、幅広いアプリケーション開発をサポートし、制御エンジニアや組込み開発者によるプロジェクト・ライフサイクルの短縮化の実現に貢献します。

図

車載での一般的なブロック図

Automotive General Block Diagram
図を取得する PDF

特長

一般

  • NXPマイクロコントローラを対象とした、組込みアプリケーション向けの包括的な無償ビルド・ツールチェーン。
  • ターゲットへの直接ダウンロードをサポートする、スタンドアロン・アプリケーション向けコード生成機能
  • 幅広いMCUペリフェラル向けのすぐに使えるアプリケーション
  • ターゲットを絞った機能およびタスクのプロファイリング

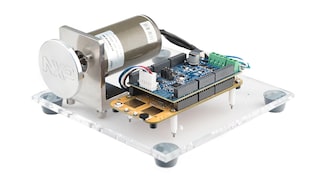

  • Park/Clarke変換、デジタル・フィルタ、および一般機能を含む、最適化されたモータ制御ライブラリ・ブロック
  • CAN、SPI、PITタイマ、正弦波生成、eTimer、PWM、A/DなどのI/Oブロック
  • Embedded Coder®によるシームレスな統合（SILおよびPILテストを含む）
  • ターゲットMCUにコードを直接ダウンロードするためのRAppID Boot Loaderユーティリティの組込みサポート
  • NXP FreeMASTERの組込みサポートは、アルゴリズムの較正とチューニングのためのターゲットMCUの可視化を実現するとともに、組込みターゲット上のリアルタイムでの監視信号、データ・ロギング、信号キャプチャ、パラメータ・チューニングを備えており、高度な制御システムやモータ制御開発に必要とされるシステムにも最適です。
  • フラッシュでのアプリケーション・プログラミング用のブートローダ・ユーティリティ

対応製品

  • i.MX-RT1010: i.MX RT1010 最大動作速度500 MHz Arm® Cortex®-M7コア搭載クロスオーバーMCU

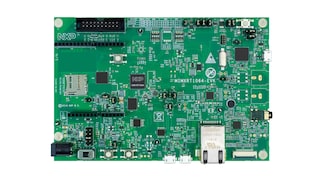

  • i.MX-RT1060: i.MX RT1060：Arm® Cortex®-M7搭載クロスオーバーMCU
  • i.MX-RT1064: i.MX RT1064：Arm® Cortex®-M7搭載クロスオーバーMCU
  • i.MX-RT1170: i.MX RT1170：Arm® Cortex®コア搭載1 GHzクロスオーバーMCU

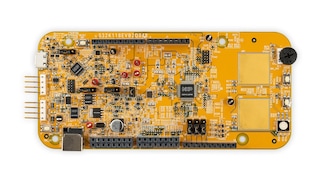

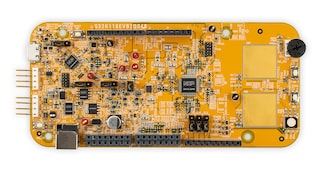

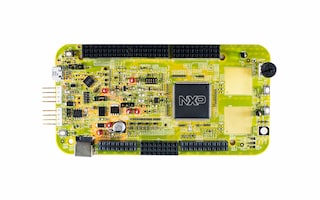

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

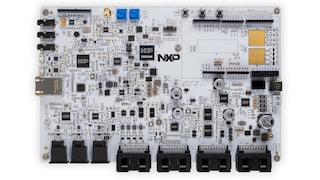

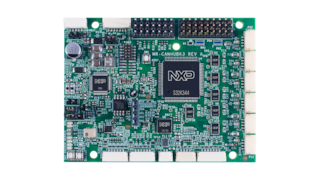

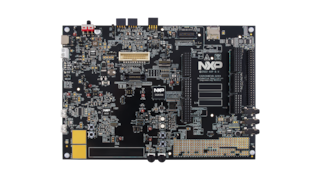

  • S32K3: S32K3 車載向け汎用マイクロコントローラ
